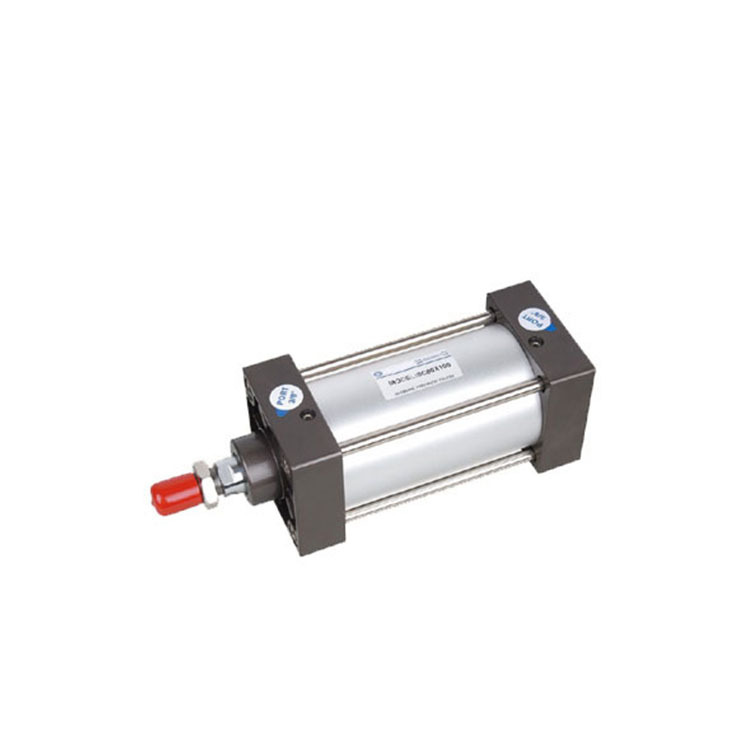

普通氣缸通常通過氣缸本身的安裝附件以及活塞的往復運動固定在基座上。旋轉筒固定在旋轉體上，并隨著旋轉載荷而旋轉，并且空氣供給部被固定。這種結構不同于普通氣缸。如果使用軸承連接旋轉和不旋轉的空氣供應閥，則旋轉氣缸可以靈活旋轉。
1，旋轉體選擇要點
旋轉氣缸可以根據主機的需要進行設計，但應盡可能選擇標準產品。
2，選擇安裝形式
安裝形式取決于安裝位置，目的和其他因素。一般固定安裝方式：軸向支撐（MS1型），前法蘭（MF1型），后法蘭（MF2型）等；當活塞需要線性往復運動并且氣缸體需要較大的弧度擺動時，可以選擇安裝尾軸（MP4或MP2型）和中間軸銷（MT4型）。如果旋轉時需要直線往復輸出，則可以使用旋轉型。如果有特殊要求，可以選擇特殊氣缸。
3，輸出力
根據工作機構所需的力，通過考慮負載率來確定活塞桿上的推力和張力，從而確定內徑。
由于氣缸的工作壓力小（0.4?0.6MPa），輸出不大，一般約為10000n（不大于20000n），輸出力過大，體積（直徑）過大。因此，應盡可能使用膨脹機構以減小氣動設備的尺寸。
