氣缸的發展讓人驚嘆，無桿氣缸的出現再一次技術革新。通過氣壓的傳遞帶起氣缸桿的動能傳導，非常多吸引人。今天給大家介紹兩種無桿氣缸，希望對大家有用。

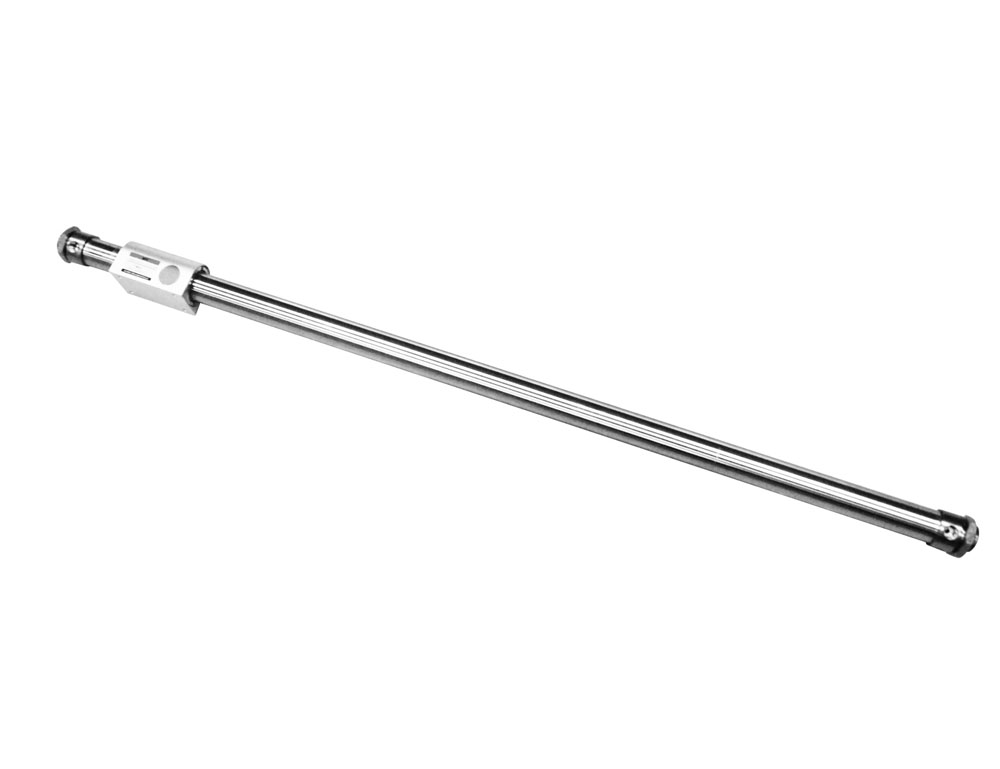

1、磁偶無桿氣缸
活塞通過磁力帶動缸體外部的移動體做同步移動。
工作原理：在活塞上安裝一組高強磁性的永久磁環，磁力線通過薄壁缸筒與套在外面的另一組磁環作用，由于兩組磁環磁性相反，具有很強的吸力。當活塞在缸筒內被氣壓推動時，則在磁力作用下，帶動缸筒外的磁環套一起移動。氣缸活塞的推力必須與磁環的吸力相適應。
SMC磁耦式無桿氣缸是在氣缸缸筒內組裝強磁石的活塞動作，磁力吸引外部的滑塊動作。氣缸內外的磁石滑塊磁力結合的關系，有必要注意使用壓力。由于磁耦合式的緣故，沒有外漏。使用速度在50～70mm/s到中速。
2、機械接觸式無桿氣缸
在氣缸缸管軸向開有一條槽，活塞與滑塊在槽上部移動。為了防止泄漏及防塵需要，在開口部采用不銹鋼封帶和防塵不銹鋼帶固定在兩端缸蓋上，活塞架穿過槽地，把活塞與滑塊連成一體。活塞與滑塊連接在一起，帶動固定在滑塊上的執行機構實現往復運動。
SMC機械接合式無桿氣缸是在氣缸缸筒的一部分設置切口，外部的滑塊和活塞接合動作。切口部分使用密封帶，從內側進行密封，構成氣缸容器。滑塊部分密封帶向內彎曲，由于容易受周圍環境的影響，密封帶及活塞密封圈有必要進行保護，因此安裝防塵密封條。由于在構造上無法完全密封，平時有微量的泄露。使用速度在80～100mm/s到高速，可以使用氣緩沖或是液壓緩沖器。
工作原理：在氣壓缸的無桿活塞中間做出一個矩形孔與杠桿連接的滾輪以適當的間隙嵌入矩形徑向孔中。當換向閥處于圖示左位狀態時，壓縮空氣進入氣缸左腔，右腔內的壓縮空氣釋放，無桿活塞向右運動，帶動滾輪向右運動，同時，滾輪帶動雙面斜楔向右運動，從而推動右邊的壓緊斜楔夾緊右邊的工件。
右邊的工件被夾緊時，左邊的壓緊斜楔在復位彈簧的作用下，處于最高位置，即工件松開位置。所以，在對右邊工件進行加工的過程中，可以對左邊的工件進行裝卸。而當右邊的工件加工完畢后，使換向閥切換到右位工作狀態，壓縮空氣進入氣缸右腔，滾輪向左運動，由滾輪帶動雙面斜楔向左運動，推動左邊的壓緊斜楔夾緊左邊的工件，同時松開了右邊的工件。亦即，當對左邊工件進行加工時，可以對右邊的工件進行裝卸。
以上就是小編介紹的兩種無桿氣缸，希望能幫助到大家。如果大家對無桿氣缸還有更多想了解的，請來電咨詢。
